Стоечно-ригельное фасадное остекление: проектные решения, узлы и риски

• Как устроена стоечно-ригельная система
• Плюсы и минусы стоечно-ригельной системы
• Области применения
• Теплая или холодная система
• Классическое, структурное и полуструктурное остекление
• Как выбрать профильную систему и стеклопакет
• Какие узлы требуют особого внимания
• Основные проектные риски
• Что проверить перед передачей проекта в производство
• Что обсудить с производителем
• Эксплуатация и замена стеклопакетов
• Подведем итоги
• Часто задаваемые вопросы

Стоечно‑ригельная система остекления — это каркасная конструкция для фасадного остекления, основу которой составляют вертикальные несущие элементы (стойки) и горизонтальные связующие элементы (ригели). В ячейки, образованные стойками и ригелями, устанавливают заполнение — чаще всего стеклопакеты, но могут использоваться и другие материалы (сэндвич‑панели, композитные листы и пр.) Каркас воспринимает нагрузки от заполнения и внешних воздействий, а затем передает их на несущие конструкции здания. Решение подходит для фасадов бизнес-центров, автосалонов, торговых комплексов, медицинских и других общественных объектов.

Надежность зависит не только от марки профильной системы, но и расчетной схемы, размеров ячеек, характеристик стеклопакетов, конструкций примыканий, дренаж, надёжность основания, к которому крепится стоечно-ригельная система.

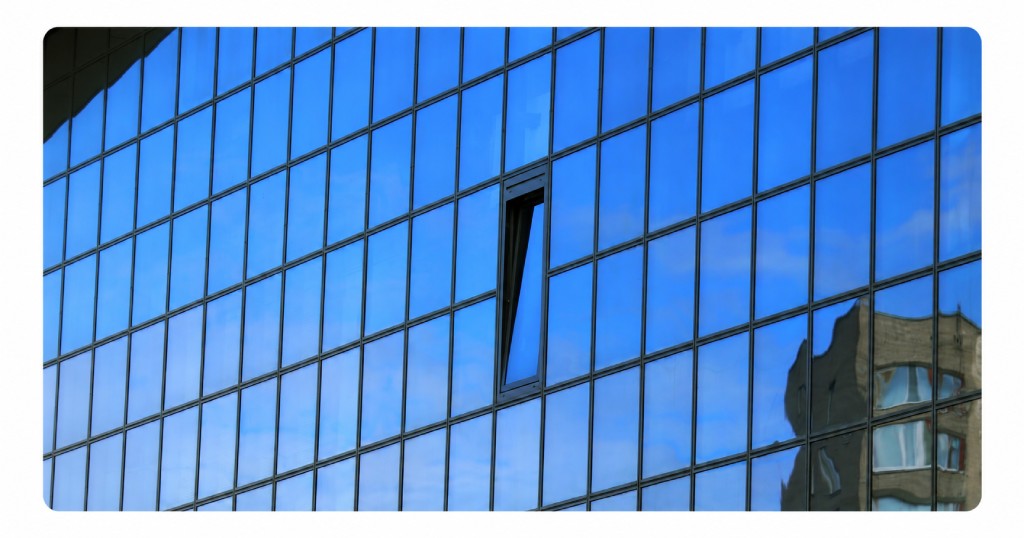

Как устроена стоечно-ригельная система

Стоечно-ригельный каркас формирует сетку для светопрозрачного и непрозрачного заполнения. Вертикальные стойки передают нагрузки на кронштейны и несущую часть здания. Ригели соединяют стойки, воспринимают вес стеклопакетов через опорные подкладки, передают его на вертикальные элементы.

В базовое устройство витражного остекления входят:

Элемент	Функция	Что важно проверить в проекте
Стойки	Воспринимают ветровую нагрузку, нагрузку от заполнения	Момент инерции, допустимый прогиб, шаг креплений, длину пролета
Ригели	Поддерживают стеклопакеты, передают нагрузку на стойки	Вес заполнения, ширину ячейки, узел соединения со стойкой
Кронштейны и анкеры	Крепят каркас к несущей части здания	Материал основания, вылет, краевые расстояния, регулировку, момент затяжки
Стеклопакеты и глухие панели	Формируют прозрачные, непрозрачные зоны	Вес, размеры, безопасность, теплотехнику, оптические свойства
Прижимные планки и крышки	Фиксируют заполнение, задают внешний рисунок	Ширину видимой линии, цвет, конфигурацию стыков
Уплотнители и герметики	Защищают внутренние зоны от воздуха, воды, пара	Совместимость материалов, температурный диапазон, геометрию прижима
Дренажные каналы	Отводят воду и конденсат из фальцев	Непрерывность водоотвода, расположение отверстий, герметизацию стыков

Разберем, что значит витражное остекление применительно к фасадному проекту. Так называют крупноформатную светопрозрачную конструкцию, которая может занимать отдельный проем, один или несколько этажей либо всю плоскость фасада.

Для витражного панорамного остекления особенно важен размер ячеек. Чем больше стеклопакет, тем выше его масса, нагрузка на каркас. Поэтому шаг стоек и ригелей определяют с учетом размеров заполнения, ветровых нагрузок, допустимых прогибов.

Плюсы и минусы стоечно-ригельной системы

Стоечно-ригельная схема подходит для большинства коммерческих и общественных объектов с большой площадью остекления. Но ее возможности зависят от расчета каркаса, выбранного заполнения, качества узлов.

Плюсы	Ограничения
Позволяет остеклять большие площади, создавать фасады разной конфигурации	Размер ячеек, шаг профилей ограничивают расчетные нагрузки и допустимые прогибы
В одной системе можно сочетать стеклопакеты, глухие панели, двери, открывающиеся створки, вентиляционные решетки	Все элементы нужно увязать между собой еще на стадии проектирования
Можно подобрать теплое или холодное исполнение под разные зоны здания	Ошибки в примыканиях, тепловом контуре могут привести к промерзанию и конденсату
Классическая схема позволяет заменить отдельный стеклопакет без демонтажа всего фасада	Для замены, обслуживания нужно заранее предусмотреть доступ к фасаду
Профили, стекло, декоративные крышки позволяют менять внешний вид	В классической системе стойки, ригели остаются видимыми снаружи

Области применения

Стоечно-ригельное остекление выбирают для объектов с большой площадью стекла, где в одной фасадной сетке нужно объединить прозрачные, глухие, открывающиеся элементы. Систему применяют на разных коммерческих, общественных объектах:

• бизнес-центры — для остекления фасадов, входных групп с учетом привязки ригелей к перекрытиям и кабинетной планировке;
• торговые центры — для оформления фасадов, витрин, атриумов, входных зон;
• медицинские и общественные здания — с учетом требований к безопасности стекла, пожарной безопасности, санитарных ограничений, режима эксплуатации помещений;
• атриумы и внутренние светопрозрачные стены — когда проект предусматривает большие площади прозрачного заполнения;
• переходы между корпусами и зенитные фонари — для создания протяженных, горизонтальных светопрозрачных конструкций.

Теплая или холодная система

Теплое и холодное исполнение выбирают по температурному режиму помещений. При этом ширина профиля сама по себе не показывает, насколько хорошо конструкция сохраняет тепло и защищает внутреннюю поверхность от промерзания, конденсата.

Критерий	Теплая	Холодная
Зона применения	Отапливаемые помещения	Тамбуры, неотапливаемые галереи, отдельные технические зоны
Заполнение	Энергоэффективный стеклопакет или утепленная непрозрачная панель	Одинарное стекло, стеклопакет или панель по расчету
Тепловой контур	Непрерывный по всей плоскости	Полноценный тепловой контур не нужен
Профильная зона	С термоизолирующими элементами, уплотнителями	Без требований к высокому сопротивлению теплопередаче
Главный риск	Локальные мостики холода в примыканиях, креплениях	Ошибочное применение перед отапливаемой зоной

Стоечно-ригельная витражная система для теплого варианта исполнения требует проверки всей ограждающей конструкции. Даже хороший стеклопакет не сможет полностью исключить возможность промерзания и образования конденсата, если не правильно выбран тип и размер терморазрыва стойки и ригеля, а также были не правильно спроектированы узлы примыкания свето-прозрачного фасада к зданию.

Конденсат возникает, когда температура внутренней поверхности опускается ниже точки росы. На результат влияют влажность, вентиляция, отопление, циркуляция воздуха у стекла. Поэтому фасадный расчет нужно согласовать с параметрами внутреннего климата, температурного режима проектируемого помещения, типа и назначения здания.

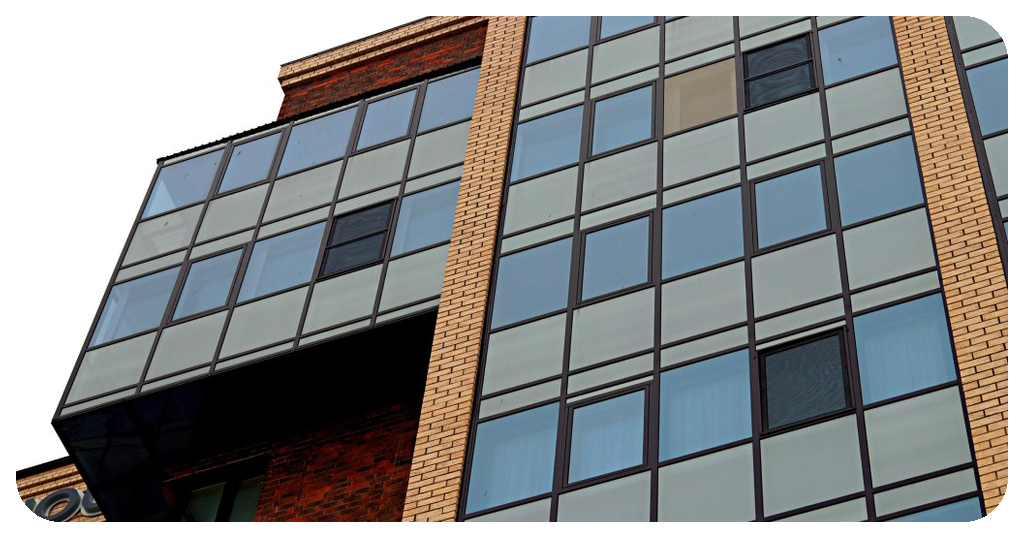

Классическое, структурное и полуструктурное остекление

Внешний вид стоечно-ригельной конструкции во многом зависит от способа крепления стеклопакетов:

• Классическое. Стеклопакеты фиксируют наружными прижимными планками, закрывают декоративными крышками. Снаружи остается выраженная сетка из вертикальных, горизонтальных линий.
• Структурное. Видимых прижимных крышек нет, поэтому снаружи конструкция выглядит как единая стеклянная плоскость. Стеклопакеты удерживает специальный узел фиксации.
• Полуструктурное. Сочетает особенности двух предыдущих вариантов. Например, прижимные элементы оставляют только по вертикали или горизонтали, чтобы сделать сетку профилей менее заметной.

Выбор зависит от архитектуры здания, требований к конструкции, технологии монтажа, дальнейшего обслуживания. Классическую схему обычно проще производить, монтировать, обслуживать, а структурную выбирают, когда важно получить максимально однородную стеклянную плоскость.

Как выбрать профильную систему и стеклопакет

Алюминиевые стоечно-ригельные системы подбирают после получения расчетных, архитектурных данных. Выбор только по каталогу или видимой ширине профиля создает риск перерасхода алюминия либо недостаточной жесткости каркаса.

До подбора производителю нужны:

• габариты, этажность здания;
• координаты, ориентация стен;
• шаг стоек, ригелей;
• размеры прозрачных, глухих модулей;
• ветровые нагрузки, пульсационная составляющая;
• схема крепления к перекрытиям;
• расчетные перемещения несущей части здания;
• требования к сопротивлению теплопередаче;
• параметры солнцезащиты, светопропускания, звукоизоляции;
• требования к пожарной безопасности;
• расположение дверей, створок, клапанов, систем дымоудаления;

Стеклопакет выбирают вместе с профильной системой. При расчете учитывают:

1. размеры и соотношение сторон — они влияют на нагрузки, допустимую толщину стекла;
2. ветровую нагрузку — от нее зависит прочность заполнения;
3. температурные напряжения — особенно для стекол с покрытиями, участков с неравномерным нагревом;
4. способ опирания — нагрузка от стеклопакета должна правильно передаваться на каркас;
5. требования к безопасности — в зависимости от зоны применяют закаленное или термоупрочненное стекло, триплекс;
6. теплотехнику, солнцезащиту, акустику — при необходимости используют низкоэмиссионные, солнцезащитные покрытия, а также специальные акустические стеклопакеты.

Цвет, отражение стекла лучше согласовать заранее: толщина, покрытие, особенности конкретной партии могут влиять на внешний вид.

Для крупных объектов полезно изготовить натурный образец фасадного фрагмента. На нем можно оценить оттенок, отражение стекла, внешний вид профилей, стыков при реальном освещении.

Какие узлы требуют особого внимания

Проектировщик должен проверить не только рядовую ячейку, но и зоны, где фасад соединен с другими конструкциями:

• верхнее, нижнее примыкание;
• крепление стоек к перекрытиям;
• стык стойки по высоте;
• соединение ригеля со стойкой;
• внешний, внутренний угол;
• примыкание к стене, кровле;
• зона межэтажного перекрытия;
• сопряжение с дверью или открывающейся створкой;
• переход к непрозрачной части фасада;
• деформационный шов здания;

Узлы примыкания должны сохранять расчетную подвижность. Жесткая фиксация всех точек без учета температурного удлинения профиля и перемещений перекрытий создает дополнительные усилия. Поэтому инженер задает неподвижные, подвижные опоры, зазоры в стыках, допустимые перемещения креплений.

Водоотвод также требует комплексного решения. Вода, которая попала во внутренние камеры, должна пройти по предусмотренному маршруту, выйти наружу. Герметик не заменяет дренаж: избыток состава может перекрыть каналы, нарушить работу системы.

Основные проектные риски

Ошибка	Последствие	Как снизить риск
Выбор профиля до расчета	Прогиб стоек, вибрация, перерасход материала	Рассчитать каждую характерную зону фасада
Игнорирование допусков основания	Нехватка регулировки кронштейнов, переделка узлов	Получить геодезию, заложить монтажный диапазон
Разрыв теплового контура	Конденсат, промерзание	Проверить изотермы в сложных примыканиях
Непроработанный дренаж	Протечки, накопление воды	Показать маршрут отвода воды на рабочих узлах
Случайный выбор стеклопакета	Оптические искажения, перегрев, риск разрушения	Выполнить статический, теплотехнический подбор
Нет доступа для замены стекла	Сложный, дорогой ремонт	Заранее определить способ подачи, демонтажа
Поздняя интеграция дверей, створок	Конфликт профилей, приводов, автоматики	Согласовать элементы до выпуска КМД
Смена системы после согласования	Переработка узлов, спецификаций	Зафиксировать производителя, серию на проектной стадии

Что проверить перед передачей проекта в производство

Для фасада недостаточно архитектурной раскладки. Перед деталировкой стоит проверить:

1. Совпадают ли оси фасада с фактической геометрией перекрытий.
2. Подтверждает ли расчет выбранные стойки, ригели, крепления, стеклопакеты.
3. Учтены ли температурные деформации, перемещения каркаса здания.
4. Сохранен ли непрерывный тепловой, герметичный контур.
5. Понятен ли путь отвода воды из каждой характерной зоны.
6. Согласованы ли открывающиеся элементы, приводы, кабельные трассы.
7. Решены ли противопожарные примыкания у перекрытий.
8. Есть ли доступ для монтажа, мойки, осмотра, замены заполнения.
9. Увязаны ли фасадные решения с архитектурой, конструктивом, инженерными разделами.
10. Зафиксированы ли требования к образцам, покрытиям, допустимым отклонениям.

Единого ГОСТ для стоечно-ригельных систем, который охватывал бы весь фасад, нет. При проектировании применяют несколько нормативных документов: отдельно для алюминиевых конструкций, стекла, стеклопакетов, нагрузок, теплозащиты, пожарной безопасности, монтажа.

При этом соответствие выбранной профильной системы нормативам не отменяет расчетов для конкретного объекта. Нужно учесть размеры фасада, заполнений, нагрузки, узлы крепления, условия эксплуатации.

Что обсудить с производителем

До выпуска рабочей документации стоит задать производителю несколько вопросов:

• какую профильную систему он предлагает, на основании какого расчета;
• какие ограничения есть по размерам, весу заполнения;
• как каркас воспримет прогибы перекрытий;
• где проходят внутренний, внешний контуры герметизации;
• как фасад отводит воду;
• какие стеклопакеты совместимы с выбранной системой;
• как выполнить замену поврежденного заполнения;
• какие узлы требуют испытания или изготовления образца;
• какие данные нужны для КМД, запуска в производство;
• кто отвечает за геодезию, крепеж, примыкания, исполнительную документацию.

Эксплуатация и замена стеклопакетов

Классическая стоечно-ригельная система позволяет заменить отдельный стеклопакет без демонтажа всей конструкции. Но возможность такой замены нужно предусмотреть еще при проектировании. Для работ потребуются:

• доступ к нужному участку фасада;
• место для грузоподъемного оборудования;
• безопасная зона для подачи, перемещения стекла.

Козырьки, навесы, элементы благоустройства могут затруднить доступ, поэтому их расположение лучше согласовать заранее.

Плановое обслуживание включает:

• осмотр уплотнителей, герметиков;
• проверку прижимных элементов;
• очистку, проверку дренажных отверстий;
• контроль открывающихся створок, механизмов.

Периодичность обслуживания зависит от высоты здания, климата, расположения фасада, нагрузки на открывающиеся элементы.

Подведем итоги

Стоечно-ригельное остекление подбирают по расчету нагрузок, геометрии фасада, размерам заполнения. Профиль и стеклопакет рассматривают вместе, потому что изменение заполнения влияет на каркас, узлы. Особого внимания требуют примыкания, тепловой контур, дренаж, крепление к зданию. Монтаж, обслуживание, замену стеклопакетов лучше предусмотреть еще на стадии проектирования.

Если по проекту остались вопросы к профильной системе, узлам или монтажной схеме, их лучше закрыть до выпуска рабочей документации. Специалисты ALZAVOD разберут исходные данные, подберут решение с учетом архитектуры, условий конкретного объекта, проработают сложные узлы, оценят риски производства и монтажа.
